Tip na knihu Modelová železnice (Zbyněk Stárek)

Železniční modelářství u nás i ve světě

11.2.2014 redakce Bez komentáře

Milovníci železničního modelářství ocení novou publikaci, která je seznámí historií modelů, ale také s digitálním ovládáním kolejiště. Texty jsou bohatě doplněny ilustracemi a fotografiemi.

Publikace Modelová železnice, určená pro začínající modeláře, popisuje stavbu a zapojení kolejiště, modelů lokomotiv, vagonů i dalšího příslušenství, používaného v železničním modelářství. Přináší historii železničního modelářství u nás i ve světě a je doplněna mnoha nákresy, schématy i barevnými fotografiemi.
Z obsahu knihy:

historie a vývoj železničního modelářství
první plechové modely a výrobci modelů
železniční modelářství u nás
rozdělení železničního modelářství
modelová železnice do bytu
rozchody kolejí a užívaná měřítka
výroba vzorového modelu kolejiště
stavba budov, krajiny a dalších částí
využití stavebních prvků na kolejišti
napájení modelové železnice a příslušenství
ovládání a příklady zapojení kolejiště
kolejiště pro úzkorozchodné tratě
digitální řízení modelové železnice
orientační ceník lokomotiv, vagonů a kolejiva
černobílé i barevné fotografie a ilustrace

Ukázka z knihy

Na modelovém kolejišti můžete vytvořit celou řadu systémů napájení a ovládání prostřednictvím přestavníkù, relé, náběhových kontaktů a bloksignálů. Vytvoříte tak automatické úseky, které postupným propojováním mohou vést k úplné automatizaci vašeho modelového kolejiště. Na několika příkladech dále se můžete přesvědčit o těchto možnostech.

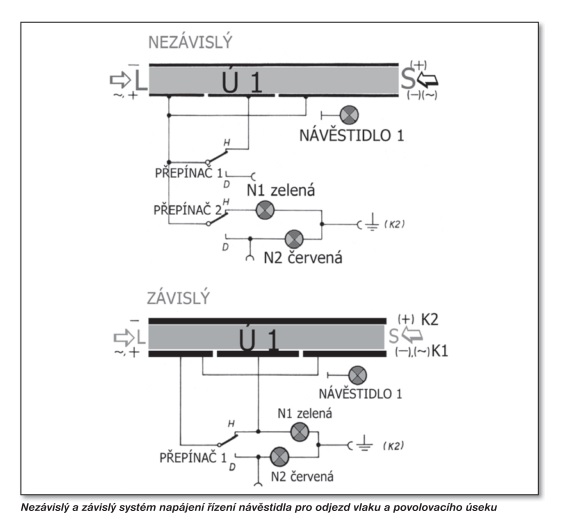

Návěstidla se mohou napájet nezávislým a závislým systémem. Nezávislý systém napájení návěstidla a povolovacího úseku musí pracovat nezávisle na polaritě trakčního vedení a tím i na směru jízdy vozidla. Mezi barevnou signalizací a napětím na povolovacím úseku není žádná vazba, žárovky by měly svítit stále se stejnou intenzitou bez ohledu na velikost a polaritu trakčního napětí.
Jde-li o závislý systém napájení, není možné, aby signalizace odporovala dopravní variantě na kolejišti. Mezi signálem na návěstidle a trakčním napětím v povolovacím úseku je přísná vazba. Poslední podmínka může být ale splněna i u nezávislého systému.
Ve většině případů se k ovládání přestavníků a relé používá náběhového kontaktu. Kolejnice se záporným napětím je zapojena jako společný nulový vodič. Spojením této kolejnice a náběhového kontaktu kolem lokomotivy dojde ke krátkodobému impulsu, který dodá napětí relé. Relé v tomto případě zastupuje přestavník. Kontakty přestavníku se potom provedou další žádané operace.

Modelová železnice

Od historie modelů po digitální ovládání kolejiště

Autor: Zbyněk Stárek

Počet stran: 220 stran + 20 stran příloha
Formát: 167 x 225 mm
Vazba: brožovaná, šitá nitěmi
Edice: Technika & doprava
ISBN: 978-80-2512-199-3
Doporučená cena: 269 Kč

Knihu Modelová železnice vydalo nakladatelství CPress.

Celou ukázku z knihy si můžete přečíst zde.
